CATV 1550nmOpticalTngười ransmitter

CATVOpticalTransmitterThông tin nhanh:

Xuất xứ: Thâm Quyến, Trung Quốc (đại lục)

Thương hiệu: OPTICO / OEM;

Số mô hình: CATV-TR-1550

Trọng lượng (tối đa): ≤2kg

chiều dài sóng: 1550 ± 10nm

số kênh: 59

Nhiệt độ làm việc .:0~50

Dải tần số: 47 ~ 750 (862)

Độ ẩm tương đối: 5 ~ 95

Loại laser: DFB

Công suất đầu ra quang học: 2 ~ 10

CATV Transmitter 2.jpg

Tham số CATVOpticalTransmitter:

CATV Transmitter Specifications.png

Đặc điểm hiệu suất:

Giá đỡ tiêu chuẩn 19 ”1U, vỏ thép không gỉ chải chất lượng cao, hai model được chia thành cổng quang phía trước và cổng quang phía sau.

Băng thông làm việc 47-862MHz (1000MHz có thể được tùy chỉnh).

Lựa chọn laser DFB hiệu suất cao nổi tiếng quốc tế với phổ hẹp, tuyến tính tốt và công suất đầu ra cao.

Mạch giám sát tự động máy vi tính hoàn hảo được tích hợp sẵn có thể theo dõi chính xác công suất đầu ra quang học và các điều kiện làm việc khác nhau của tia laser trong thời gian thực, đảm bảo công suất đầu ra quang học ổn định và kéo dài tuổi thọ làm việc của tia laser một cách hiệu quả.

Công nghệ định lượng trước RF đa tần số hiện tại, thiết bị RF GaAs đầy đủ và cấu trúc SMT hoàn chỉnh giúp cải thiện hiệu quả các chỉ số CTB và CSO quan trọng nhất trong hệ thống CATV, do đó các chỉ số C / N cũng được tối đa hóa. Đồng thời, nhiệt trị thấp và công suất nhỏ.

Mạch ổn định nhiệt độ laser (ATC) và mạch ổn định đầu ra công suất quang (APC) để đảm bảo laser hoạt động tốt nhất.

Bảng điều khiển phía trước được trang bị chỉ báo trạng thái làm việc, và bảng điều khiển phía sau còn lại với cổng kiểm tra RF.

Áp dụng thiết kế cấu trúc tản nhiệt đáng tin cậy để đảm bảo độ ổn định cao và tuổi thọ làm việc của toàn bộ máy.

Mỗi thông số trạng thái làm việc và thông tin lỗi của thiết bị có thể được hiển thị trên màn hình LCD Trung Quốc thông qua bộ giám sát tập trung hoặc thông qua giao diện quản lý mạng RJ45 của nền tảng hệ thống để thực hiện giám sát tập trung của quản lý mạng.

Các ứng dụng:

Máy phát quang điều chế trực tiếp 1550 được thiết kế và sản xuất theo tiêu chuẩn mức truyền thông. Nó chủ yếu được sử dụng để truyền dẫn cáp quang đường dài của tín hiệu hình ảnh TV, tín hiệu truyền hình kỹ thuật số, tín hiệu thoại điện thoại và tín hiệu dữ liệu (hoặc dữ liệu nén).

1550 điều chế trực tiếp máy phát quang hiệu suất và các chỉ số kỹ thuật đáp ứng yêu cầu quốc tế, thiết kế tập trung vào giá thành sản phẩm, là việc xây dựng mạng truyền dẫn cáp quang 1550nmCATV quy mô lớn và vừa, thiết bị truyền dẫn kinh tế được lựa chọn.

CATVOpticalTransmitterPackaging& Đang chuyển hàng:

Chi tiết đóng gói: 1 cái / túi bong bóng, số lượng phù hợp cho mỗi hộparton;

Cách vận chuyển: Bằng chuyển phát nhanh quốc tế như UPS, Fedex, DHL, TNT, v.v. Hoặc bằng tàu hỏa, đường biển, hoặc đường hàng không, v.v.;

catv transmitter shipping ways.jpg

NetworkControl CATV 1550nmOpticalTngười ransmitter

Bộ phát quang CATV 1550nm hiệu suất cao mới. Chiều cao của bộ phát là 1U, nó có thể gắn trên khung 19 ”một cách tiện lợi. Các thiết bị chính sử dụng AOI, XT, JDSU DFB tiếng ồn thấp chứa tủ lạnh nhiệt điện, máy phát sóng liên tục. Do các bộ phận quan trọng được công ty áp dụng các thương hiệu quốc tế và công nghệ điều khiển tối ưu hệ thống và công nghệ điều khiển mạng SMNP nên toàn bộ chỉ số kỹ thuật đạt tiêu chuẩn thiết bị nhập khẩu tương tự, cung cấp chất lượng truyền hình ảnh, số liệu hoặc tín hiệu kỹ thuật số nén từ xa đến cáp và liên lạc qua điện thoại.

1. Chất lượng cao: Công nghệ điều khiển tối ưu hệ thống nguyên bản, kỹ thuật phân bổ trước RF làm cho hệ thống nhận được các chỉ số CTB, CSO và SBS lớn nhất khi đảm bảo hiệu suất tuyệt vời.

2. Tính linh hoạt: Phát xạ laser và mạch xử lý RF áp dụng chế độ thiết kế mô-đun, sau đó dịch vụ sau bán hàng và nhập khẩu của thương nhân nước ngoài trở nên thuận tiện hơn.

3.Độ tin cậy: Giá đỡ tiêu chuẩn 19" 1U, tích hợp nguồn điện chuyển mạch hiệu suất cao, nó có thể hoạt động ở 85 -265Vac công tắc tự động MS, làm mát thùng máy có thể được điều khiển tự động theo nhiệt độ.

4. Điều kiện: Laser là linh kiện máy đắt tiền nhất, máy được trang bị bộ vi xử lý theo dõi trạng thái làm việc của laser, bảng điều khiển cửa sổ LCD hiển thị các thông số hoạt động.

5. Loại mạng: Chọn Bộ phát đáp giám sát trạng thái toàn bộ đảm bảo đáp ứng tiêu chuẩn quốc gia và tương thích với tiêu chuẩn SCTE HMS, nó cho phép quản lý mạng giám sát các khả năng.

6. Loại mô-đun đôi: Trong tủ rack tiêu chuẩn 19" 1U, có một mô-đun phát xạ quang được tích hợp để tiết kiệm không gian ứng dụng.

7.Plug là loại rút ra: nguồn điện chuyển đổi là loại rút ra với cấu trúc nhôm định hình, nó giúp làm mát và thay thế rất nhiều. Bên cạnh đó, nó có thể dự phòng nhiệt lạnh kép.

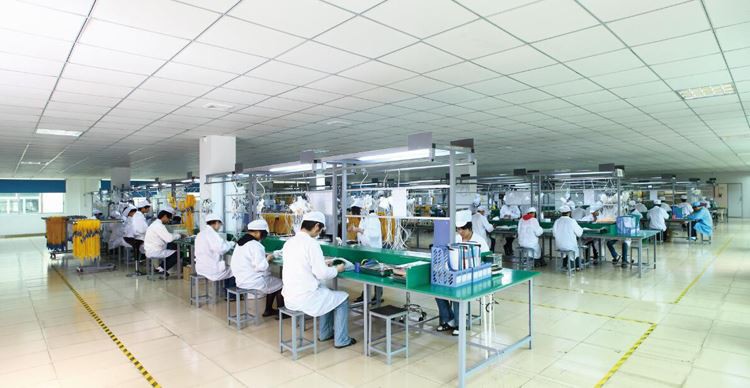

Xưởng nhà máy:

Optico Company Pictures
