Mô tả sản phẩm

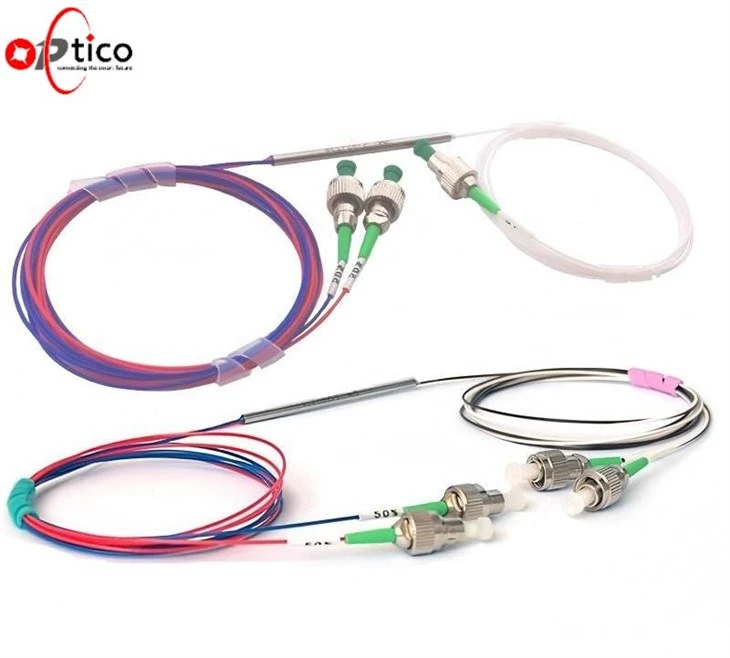

Optico cung cấp một loạt các bộ ghép 1x2 bảo hiểm phân cực (PM) bao gồm toàn bộ phổ (460 thép2000nm), được thiết kế để chia một đầu vào sợi đơn thành hai đường dẫn đầu ra. Các bộ ghép này sử dụng sợi gấu trúc để cung cấp tỷ lệ tuyệt chủng cao cho ánh sáng đi vào trục chậm của sợi. Các khớp nối phân cực được duy trì phân cực (FBT) được thiết kế cho các hệ thống truyền tín hiệu quang học có độ chính xác cao, cho phép phân phối năng lượng hiệu quả trong khi bảo tồn trạng thái phân cực của tín hiệu quang. Dòng sản phẩm này được sử dụng rộng rãi trong các ứng dụng đòi hỏi như cảm biến sợi quang, hệ thống truyền thông quang học, giao thoa kế, giao tiếp lượng tử và nghiên cứu khoa học, trong đó lưu giữ phân cực đặc biệt và độ ổn định là rất quan trọng.
Các khớp nối FBT PM480/PM 530 1 x2 được tối ưu hóa cho các bước sóng y tế và hình ảnh chung, bao gồm 473nm, 488nm, 520nm và 532nm.
Đối với các bộ ghép hoạt động trong phạm vi 560 Nott2000nm, các ứng dụng kết hợp chùm tia thường không được khuyến nghị. Các cổng không sử dụng được chấm dứt nội bộ trong vỏ ghép để giảm thiểu các phản xạ trở lại.
Hướng dẫn lựa chọn khớp nối 1x2 PM.
Tính linh hoạt chưa từng có trên phổ.
Từ Ultraviolet đến hồng ngoại, bộ ghép FBT 1 × 2 của Optico hỗ trợ một phạm vi bước sóng đặc biệt rộng - kéo dài từ 405nm đến 2000nm. Cho dù ứng dụng của bạn yêu cầu độ chính xác của băng hẹp (± 15nm) hoặc độ che phủ băng rộng (± 40 ~ 100nm), các bộ ghép FBT PM của chúng tôi cung cấp một lựa chọn rộng rãi để đáp ứng nhu cầu của quang học lượng tử, giao thoa sợi, hệ thống y sinh và ứng dụng viễn thông.
Thông số kỹ thuật sản phẩm
|
Tham số |
Đặc điểm kỹ thuật |
|||||
|
Bước sóng hoạt động |
480 ± 15nm |
780 ± 15nm |
980 ± 15nm |
1064 ± 65nm |
1950 ± 100nm |
|
|
Mất chèn |
50:50 |
4.1 /4.1 |
3.9 /3.9 |
3.6 /3.6 |
4.1 /4.1 |
3.4/3.4 |
|
25:75 |
2.2/7.2 |
2.0/7.0 |
1.7/6.7 |
2.0/7.5 |
1.6/6.5 |
|
|
90:10 |
1.3/11.5 |
1.1/11.1 |
0.9/10.9 |
1.0/11.9 |
0.8/10.8 |
|
|
99:1 |
0.9/24.8 |
0.7/24.6 |
0.5/24.4 |
0.6/27.5 |
0.4/23.3 |
|
|
Tỷ lệ tuyệt chủng |
50:50 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/20.0 |
|
25:75 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/18.0 |
|
|
90:10 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/17.0 |
|
|
99:1 |
16.0/16.0 |
16.0/16.0 |
20.0/16.0 |
18.0/18.0 |
20.0/11.0 |
|
|
Mất trả lại (DB) |
Tối thiểu |
60 |
||||
|
Mất quá mức (db) |
Tối đa |
0.7 |
0.5 |
0.3 |
0.5 |
0.5 |
|
PDL |
<0.1 dB |
|||||
|
Nhiệt độ hoạt động |
-40 độ đến +85 độ |
|||||
|
Loại sợi |
PM mạch lạc |
|||||
|
Tỷ lệ khớp nối |
1% đến 50% (có thể tùy chỉnh) |
|||||
|
Cấu hình |
1x2, 2x2 có sẵn |
|||||
|
Chiều dài bím tóc |
Có thể tùy chỉnh |
|||||
|
Vật liệu áo khoác |
900μm/2.0mm/3.0mm PVC hoặc ống thép |
|||||
| Cho nhiều bước sóng hơnOEM/ODM, pleASE tham khảo các thông số kỹ thuật đính kèm | ||||||
Tính năng sản phẩm
- Tỷ lệ tuyệt chủng cao: Duy trì hiệu quả trạng thái phân cực của ánh sáng, đảm bảo sự ổn định trong các ứng dụng nhạy cảm phân cực.
- Mất chèn thấp: Sử dụng công nghệ giảm dần chính xác để cung cấp hiệu suất quang học tuyệt vời.
- Sự ổn định tuyệt vời: Duy trì hiệu suất đáng tin cậy dưới nhiệt độ khác nhau và căng thẳng cơ học, làm cho nó phù hợp cho các môi trường đa dạng.
- Cấu trúc nhỏ gọn: Yếu tố hình thức nhỏ cho phép tích hợp và cài đặt dễ dàng.
- Có nhiều tỷ lệ khớp nối có sẵn: Được cung cấp trong các cấu hình 1 × 2 và 2 × 2, với tỷ lệ khớp nối có thể tùy chỉnh từ 1% đến 50%.
Tùy chọn tùy chỉnh
- Bước sóng hoạt động: Có thể tùy chỉnh từ 650nm đến 2000nm
- Tỷ lệ khớp nối và số lượng kênh: Các tùy chọn như 1 × 3, 1 × 4, v.v.
- Loại sợi: PM Panda, PM Panda + SM, v.v.
- Chiều dài bím tóc và vật liệu áo khoác: Có sẵn trong áo khoác PVC 900 μm, 2,0 mm hoặc 3,0 mm hoặc ống thép.
Ứng dụng sản phẩm
- Hệ thống giao tiếp quang tốc độ cao
- Hệ thống giao thoa và cảm biến sợi quang
- Kiểm soát phân cực trong hệ thống laser
- Quang học lượng tử và đo lường chính xác
- Kiểm tra tích hợp các thiết bị duy trì phân cực
Chú phổ biến: Phân cực duy trì bộ ghép FBT 1x2, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, tùy chỉnh
Mất nsert: Việc giảm công suất quang từ đầu vào đến đầu ra của bộ ghép. Đối với các thiết bị bảo trì phân cực (PM), phép đo này được thực hiện trong các điều kiện cụ thể-theo kiểu trục nhanh bị chặn. Điều này có nghĩa là mất chèn được đo độc quyền cho ánh sáng truyền qua trục chậm, trong khi trục nhanh bị triệt tiêu.
Công thức tính toán của nó:
Tỷ lệ tuyệt chủng (ER):Tỷ lệ công suất đầu ra giữa trục chậm và trục nhanh, cho thấy khả năng duy trì sự phân cực của thiết bị dọc theo một trục duy nhất.
Công thức tính toán của nó:
PTrục chậm:Công suất quang phù hợp với trục chậm ở đầu ra.
PTrục nhanh:Rò rỉ công suất quang dọc theo trục nhanh ở đầu ra.
Phương pháp kiểm tra:
Sử dụng nguồn sáng phân cực và phóng đèn dọc theo trục chậm.
Sử dụng một dấu phân phân phân cực (ví dụ: bộ chia chùm phân cực, PBS) để tách các trục chậm và nhanh ở đầu ra.
Đo công suất đầu ra trên các trục chậm và nhanh tương ứng.
PDL (Mất phụ thuộc phân cực):Sự thay đổi trong việc mất một thiết bị khi trạng thái phân cực của ánh sáng đầu vào thay đổi.
Công thức tính toán của nó:
PTối đa: Công suất đầu ra tối đa được đo dưới các trạng thái phân cực khác nhau.
PTối thiểu: Công suất đầu ra tối thiểu được đo dưới các trạng thái phân cực khác nhau.
Phương pháp kiểm tra:
Ánh sáng tín hiệu đầu vào sử dụng nguồn sáng với trạng thái phân cực có thể điều chỉnh.
Xoay trạng thái phân cực để quan sát các giá trị mất chèn tối đa và tối thiểu.
Tính PDL dựa trên các giá trị tối đa và tối thiểu.
Trở lại tổn thất:Mất trả lại (RL) đề cập đến tỷ lệ của công suất ánh sáng phản xạ trở lại từ đầu vào của thiết bị với công suất đầu vào (được biểu thị bằng decibels dB), phản ánh khả năng của thiết bị để triệt tiêu ánh sáng phản xạ.
Công thức tính toán của nó:
Ptrở lại : Công suất quang phản chiếu trở lại thiết bị đầu vào.
Pđầu vào: Công suất quang học đầu vào.
Phương pháp kiểm tra:Sử dụng OTDR hoặc người kiểm tra phản xạ chuyên dụng để đo công suất quang được phản xạ ở đầu đầu vào của thiết bị và tính toán tổn thất trả về (RL).
Mất quá mức (EL):Mất quá mức đề cập đến sự khác biệt giữa công suất đầu vào và tổng công suất đầu ra của thiết bị-IE, tổn thất công suất bổ sung vượt quá tỷ lệ khớp nối dự định. Nó ảnh hưởng trực tiếp đến việc mất chèn tổng thể (IL) của thiết bị và tác động đến ngân sách công suất tín hiệu của hệ thống.
Kiểm soát quá trình tuyệt vời có thể giảm hiệu quả tổn thất dư thừa, do đó cải thiện hiệu suất thiết bị tổng thể.
Công thức tính toán của nó:
PTRONG:Đầu vào năng lượng quang học
P1 và p2: Công việc quang học đầu ra được đo tại hai cổng đầu ra (như Port1 và Port2
