Hồ sơ sản phẩm
Cáp loại MPO Y 24F MPO Y OM5 được sử dụng trong nhiều ứng dụng khác nhau, bao gồm hệ thống cáp có cấu trúc, chuyển đổi quang học, quang học song song và hệ thống quản lý sợi.
24F MPO Y Loại cáp OM5 là lý tưởng để sử dụng làm liên kết 40 Gbps (40 GBase-SR 4) giữa hai bộ thu phát QSFP+, cũng như cáp ba bên hoặc cáp phân phối.
Cấu hình phân nhánh y của cáp MPO Y loại 24F MPO Y đơn giản hóa định tuyến sợi, tăng cường quản lý và tổ chức cáp tổng thể trong các cài đặt mạng.
24F MPO Y Loại cáp OM5 rất phù hợp cho các ứng dụng mật độ cao, chẳng hạn như các ứng dụng được tìm thấy trong các trung tâm dữ liệu, hệ thống viễn thông và hệ thống mô-đun, trong đó định tuyến sợi hiệu quả và kết nối hiệu suất cao là rất cần thiết.
Thông số kỹ thuật sản phẩm
| Tính chất vật lý | Tham số |
| Số lượng sợi | 24 sợi |
| Chế độ sợi |
OM5 |

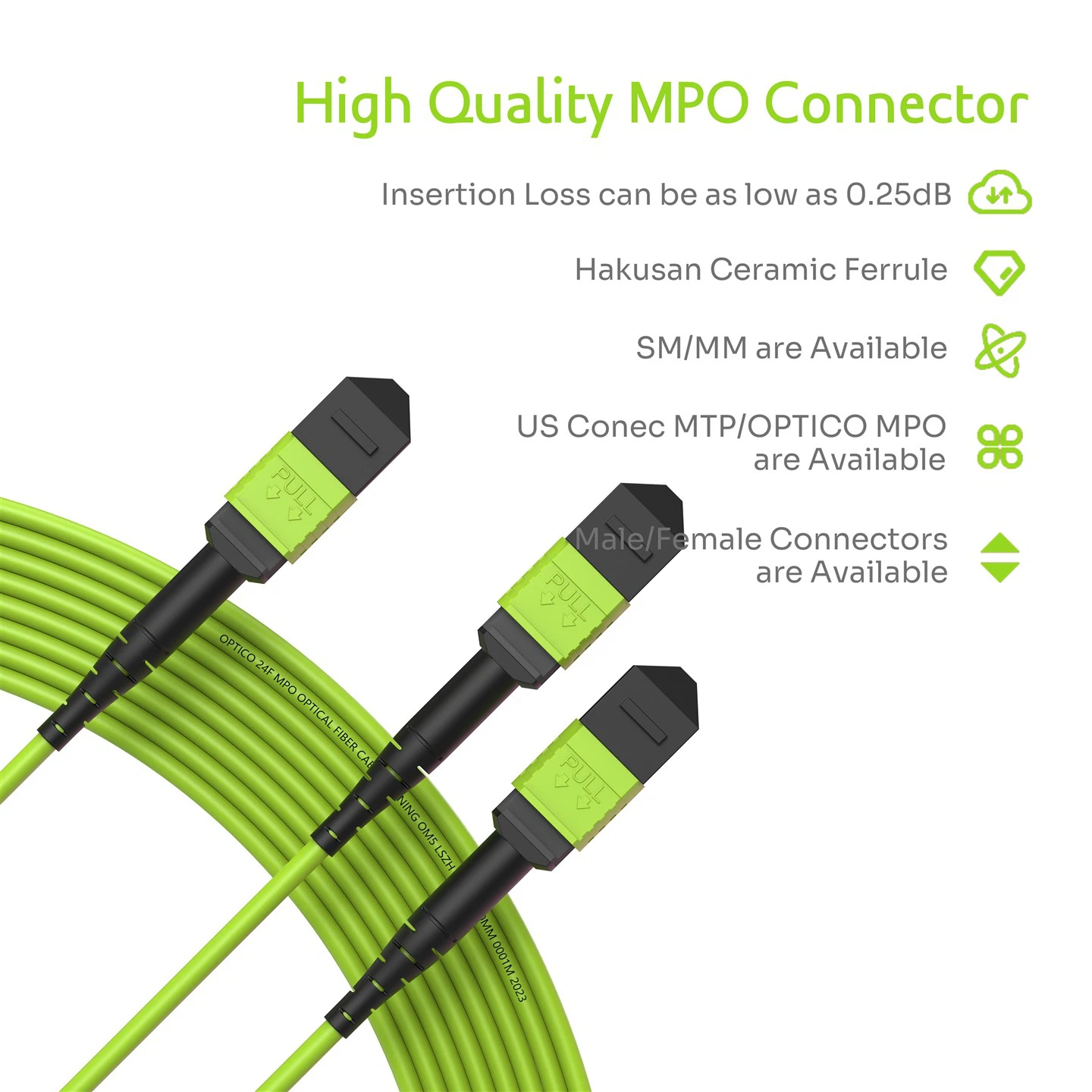

| Loại kết nối | Hoa Kỳ Conec MTP/Optico MPO nam/Nữ |
| Phân cực | Loại A/B/C. |
| Tàu cáp | Pvc/lszH/ofnp |
| Màu áo khoác | Màu xanh lá |
| Đường kính cáp (mm) | 3.0 |
| Bán kính uốn tối thiểu | 7.5 |
| Sợi và chiều dài khởi động | Có thể tùy chỉnh |
| Tính chất quang học | Tham số | ||
| Mất chèn (DB) | Mất tiêu chuẩn | Mất mát thấp | Mất cực thấp |
| Nhỏ hơn hoặc bằng 0,5 | Nhỏ hơn hoặc bằng 0,35 | Nhỏ hơn hoặc bằng 0,25 | |
| Mất trả lại (DB) | Lớn hơn hoặc bằng 35 | ||
| Bước sóng (NM) | 850/1300 | ||
| Độ bền kéo (n) | Dài hạn | Ngắn hạn | |
| 70 | 220 | ||
| Nhiệt độ hoạt động (độ) | -40 ~ +85 | ||
| Nhiệt độ lưu trữ (độ) | -20 ~ +70 | ||
Tính năng sản phẩm

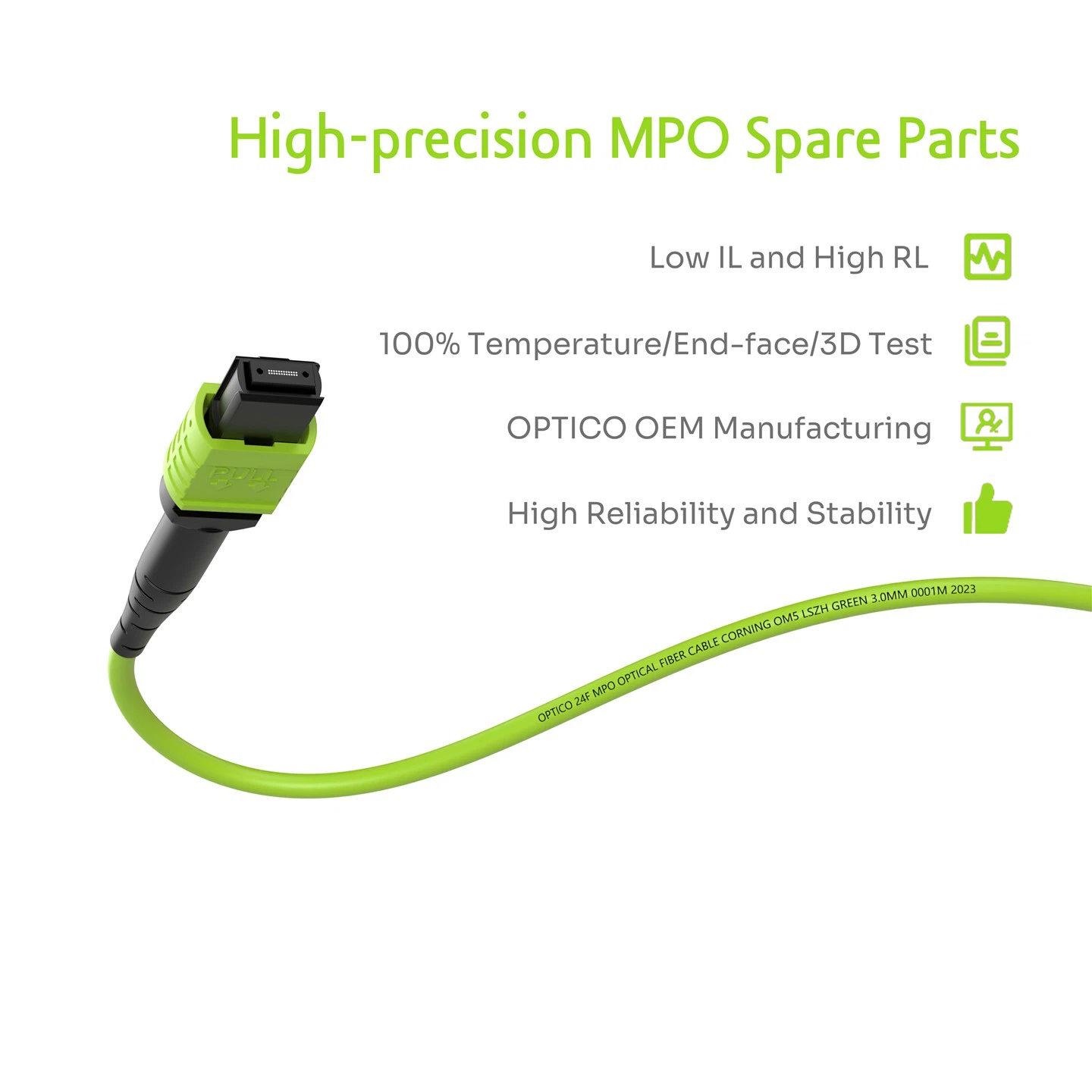

Các đầu nối MTP/MPO có thể tùy chỉnh thiết kế kéo, cho phép tham gia và thảnh thơi dễ dàng và nhanh chóng. Người dùng có thể kết nối hoặc ngắt kết nối các đầu nối với một chuyển động đẩy và kéo đơn giản, loại bỏ sự cần thiết của các thao tác phức tạp hoặc các công cụ chuyên dụng.
Được trang bị số lượng sợi cao là 24F trong một cáp, lắp ráp cáp OM5 MPO MPO 24F được điều chỉnh cho các ứng dụng dày đặc. Việc xây dựng cáp Mini tròn của lắp ráp này không chỉ làm giảm việc sử dụng đường đua mà còn góp phần thiết lập gọn gàng và có tổ chức.
Lắp ráp cáp hỗ trợ một loạt các loại sợi, bao gồm SM (9/125 G657 A1), MM (50/125 hoặc 62,5/125), OM3, OM4 và OM5. Và Optico cung cấp các tùy chọn IL cho tổn thất tiêu chuẩn, tổn thất thấp và cấu hình mất mát cực thấp. Phân cực, thương hiệu đầu nối, thương hiệu sợi, chiều dài cáp và in, vv, cũng có thể được tùy chỉnh.
Trước khi đến người dùng cuối, mỗi cáp trải qua thử nghiệm nghiêm ngặt, bao gồm thử nghiệm 100% mất chèn, phản xạ ngược và giao thoa kế. Cam kết này về chất lượng đảm bảo rằng tổn thất chèn không vượt quá 0,35 dB. Tất cả các tổ hợp cáp MTP/MPO đều tuân thủ các tiêu chuẩn tương tác TIA/EIA và IEC.
Ứng dụng
Trung tâm dữ liệu mật độ cao
Mạng xương sống
Kết nối mô -đun quang
Sự tự tin thương hiệu của chúng tôi đến từ một đội ngũ sản xuất mạnh mẽ
Bài kiểm tra hiệu suất nghiêm ngặt 100%
Kiểm tra IL/RL
Kiểm tra 3D
Kiểm tra mặt kết thúc
Kiểm tra nhiệt độ
Giấy chứng nhận
CE
CPR
ISO
Rohs
Phạm vi kiểm tra độ tin cậy đầy đủ từ phòng thí nghiệm của bên thứ ba
Kiểm tra khớp nối
Thử nghiệm thả
Kiểm tra độ bền
Kiểm tra nhiệt độ và độ ẩm liên tục cao
Kiểm tra nhiệt độ và độ ẩm liên tục cao
Bài kiểm tra mất mát
Kiểm tra kiểm tra mặt cắt vi mô
Chống lại thử nghiệm uốn lặp đi lặp lại
Bài kiểm tra đốt thẳng đứng duy nhất
Kiểm tra thay đổi nhiệt độ
Kiểm tra UV
Quy trình đặt hàng
1. Vui lòng gửi email đến Sales@fiberopticom.com Thể hiện sự quan tâm của bạn đối với các sản phẩm của chúng tôi. Tốt hơn là bao gồm hình ảnh sản phẩm hoặc liên kết trang web để giúp nhóm bán hàng của Optico nhanh chóng định vị sản phẩm.
2. Nhóm bán hàng của Optico sẽ trả lời với thông tin liên quan trong vòng 24 giờ.
3. Cả hai bên có thể thảo luận về các thông số kỹ thuật sản xuất cụ thể.
4. Nhóm bán hàng của Optico sẽ cung cấp báo giá dựa trên số lượng và thông số kỹ thuật cần thiết của bạn.
5. Nếu giá được chấp nhận, bạn sẽ thực hiện thanh toán và Optico sẽ bắt đầu quá trình sản xuất.
Giao hàng (7-15 ngày)
Optico cung cấp một loạt các tùy chọn giao hàng đáng tin cậy, bao gồm vận chuyển hàng không, vận chuyển hàng hóa biển, vận chuyển hàng hóa trên đất liền và vận chuyển nhanh chóng thông qua các nhà cung cấp đáng tin cậy như FedEx, DHL và UPS. Cho dù bạn cần tốc độ, hiệu quả chi phí hay tính linh hoạt, Optico đã giúp bạn được bảo hiểm. Tin tưởng Optico để có được sản phẩm của bạn nơi họ cần đến, an toàn và đúng giờ.
Làm thế nào chúng ta có thể đứng bên bạn
Phản hồi nhanh trong vòng 24 giờ
Dịch vụ tư vấn một-một
Hỗ trợ đội ngũ kỹ thuật chuyên nghiệp
Kiểm soát chất lượng siêu nghiêm ngặt
Năng lực sản xuất lớn
Không bao giờ thay đổi giá tùy ý
Dịch vụ sau bán hàng
Khi bạn gặp sự cố với thiết bị hoặc hệ thống truyền thông quang học của mình, bạn có thể liên hệ với chúng tôi và gửi yêu cầu dịch vụ qua:
Điện thoại: +86-755-33532578
Email: sales@fiberopticom.com
Whatsapp: 8619129420326
Câu hỏi thường gặp
H: Làm thế nào để cấu hình cáp hình Y đóng góp vào định tuyến sợi hiệu quả?
H: Tôi có thể chọn giữa các đầu nối MTP MPO nam và nữ cho lắp ráp cáp này không?
Q: Áo khoác của cáp có tính năng chống cháy nào?
Chú phổ biến: 24F MTP MPO Y Loại cáp OM5, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, tùy chỉnh
