Công nghệ ghép kênh phân chia theo bước sóng dày đặc (Dense Wa Hz Division Multiplexing), còn được gọi là DWDM, đề cập đến một công nghệ truyền dữ liệu bằng sợi quang. Công nghệ này sử dụng bước sóng của tia laser để truyền song song theo bit hoặc truyền theo đường dây. Dữ liệu được truyền trong cáp quang. DWDM là một phần quan trọng của mạng cáp quang. Nó cho phép IP, ATM và các giao thức mạng quang đồng bộ / chuỗi số đồng bộ (SONET / SDH) truyền tải e-mail, video, đa phương tiện, dữ liệu và dữ liệu thoại thông qua truyền dẫn Lớp sợi quang thống nhất.
Tham số | 4 kênh | 8Kênh | 16 kênh | |||
Mux | Demux | Mux | Demux | Mux | Demux | |
Bước sóng kênh (nm) | 1270~1610 | |||||
Độ chính xác bước sóng trung tâm (nm) | ±0.5 | |||||
Khoảng cách kênh (nm) | 20 | |||||
Băng thông kênh (băng thông @ - 0,5dB (nm) | & gt; 14 | |||||
Suy hao chèn (dB) | ≤1.4 | ≤2.6 | ≤5.0 | |||
Đồng nhất kênh (dB) | ≤0.5 | ≤0.5 | ≤0.5 | |||
Độ gợn sóng của kênh (dB) | 0.3 | |||||
Cách ly (dB) Liền kề | N/A | & gt; 30 | N/A | & gt; 30 | N/A | & gt; 30 |
| Không liền kề | N/A | & gt; 40 | N/A | & gt; 40 | N/A | & gt; 40 |
Độ nhạy nhiệt độ suy hao khi chèn (dB / ℃) | & lt; 0,005 | |||||
Nhiệt độ thay đổi theo bước sóng (nm / ℃) | & lt; 0,002 | |||||
Suy hao phụ thuộc phân cực (dB) | & lt; 0,1 | |||||
Chế độ phân tán phân tán (PS) | & lt; 0,1 | |||||
Định hướng (dB) | & gt; 50 | |||||
Suy hao trở lại (dB) | & gt; 45 | |||||
Xử lý công suất tối đa (mW) | 500 | |||||
Nhiệt độ hoạt động (℃) | -5~+75 | |||||
Nhiệt độ bảo quản (℃) | -40~85 | |||||
Kích thước gói (mm) | 1. L100 x W80 x H10 (Mô-đun 2 CH ~ 8CH) | |||||
| 2. L120xW800xH18 (Mô-đun 9 CH ~ 18CH) | ||||||

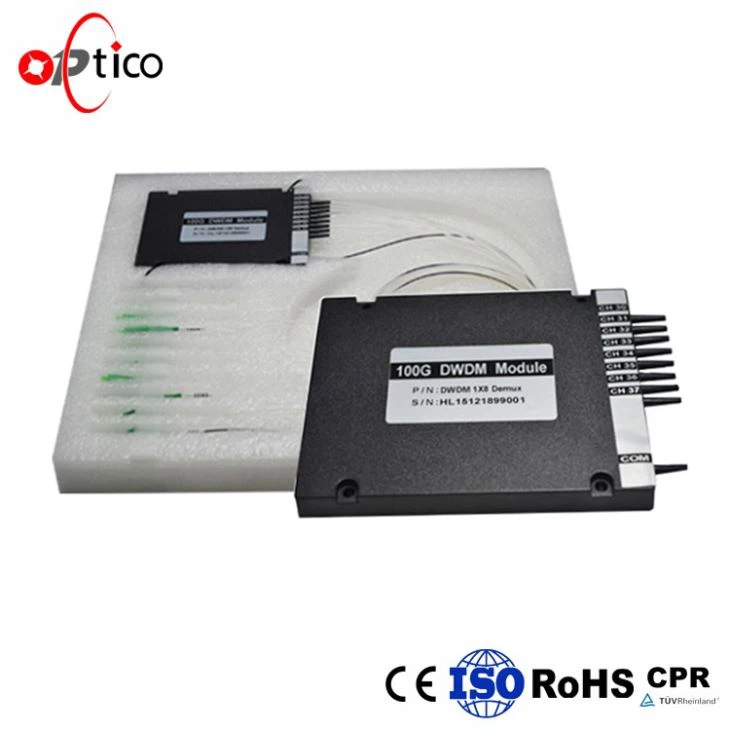

Bộ ghép kênh phân chia bước sóng dày đặc (DWDM) dựa trên kỹ thuật lọc màng và thiết kế bao bì vi quang liên kết kim loại không thông lượng độc quyền, nằm trong các bước sóng ITU để đạt được đường lên và đường xuống. Nó cung cấp bước sóng trung tâm kênh ITU, suy hao chèn thấp, cách ly kênh cao, tiêu thụ điện năng thấp, đặc tính băng thông rộng, không có vòng keo, độ ổn định nhiệt và độ tin cậy tuyệt vời, v.v. Trong hệ thống mạng viễn thông, nó có thể được sử dụng cho tín hiệu quang đường lên hoặc đường xuống.
Đặc trưng
1) Mất chèn thấp
2) Cách ly kênh cao
3) Epoxy đường dẫn quang học miễn phí
4) Độ ổn định nhiệt và độ tin cậy tuyệt vời
5) Tuân thủ telcordia GR-1221 và Tiêu chuẩn bảo vệ môi trường RoHS
Đơn xin
1) Mạng DWDM
2) Thêm / thả hệ thống
3) Hệ thống sợi quang CATV
4) Mạng lưới tàu điện ngầm / Truy cập
5) Bộ khuếch đại sợi quang
Thông tin đặt hàng
Cấu hình | Số kênh | Kênh | Loại bím | Chiều dài sợi | Dimensio (mm) | Tư nối |
M=Mux D=Demux | 04=4 kênh 08=8 kênh 16=16 kênh N=N Kênh …… | 27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=đặc biệt… | 0=250um 1=900um 2=2.0mm | 1=1m | 1=L100 x W80 xH10 2=L120xW80xH18 3=19 Giá 1U | 0=Không có 5=khác |
